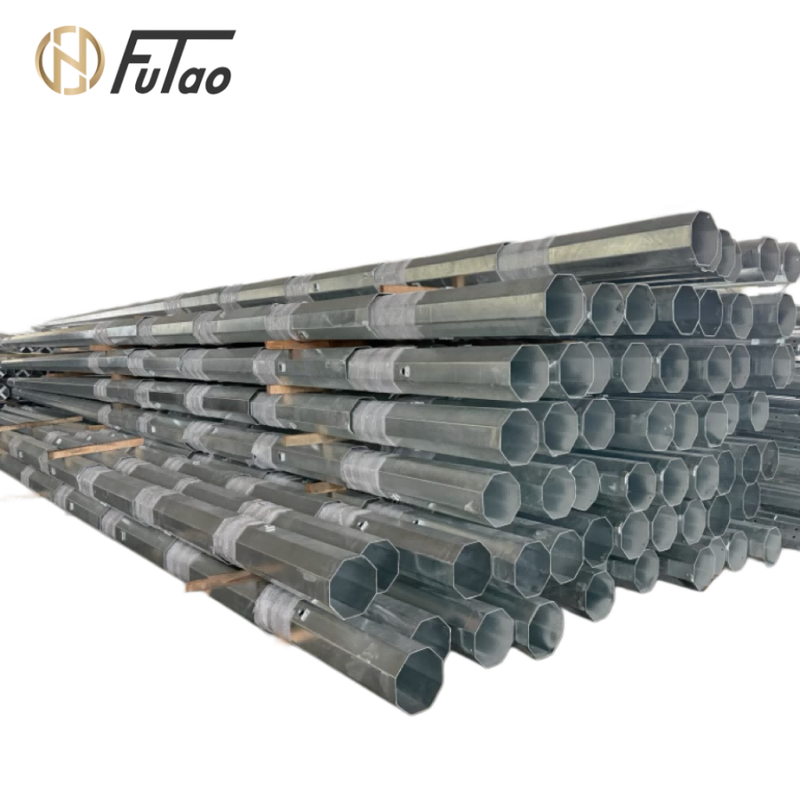

11m 11kV-33kV Gorąco połączony galwanizowany słup elektrotechniczny Q235B / Q355B Oktogonalny słup użytkowy dla linii powietrznych średniego napięcia

H1:11m 11kV-33kV Słup elektryczny ze stali ocynkowanej ogniowo – Ośmiokątny słup elektroenergetyczny Q235B / Q355B do linii napowietrznych średniego napięcia

H2: Przegląd produktu

Jednym z nich jest stalowy słup elektryczny o długości 11 mnajczęściej wyszukiwane i szeroko określanewysokości w Azji Południowo-Wschodniej. Od rozwijających się sieci dystrybucyjnych w Malezji po programy elektryfikacji obszarów wiejskich w Indonezji i projekty spełniające standardy NEA na Filipinach – 11-metrowy słup jest idealnym rozwiązaniem dla linii napowietrznych średniego napięcia.

NaszSłup elektryczny o długości 11 m, ocynkowany ogniowojest przeznaczony do11 kV i 33 kVsieci dystrybucyjne. Wyprodukowano zQ235B(standardowo) lubQ355B(modernizacja) stali, m.inośmiokątny, stożkowyprojekt,Cynkowanie ogniowe ISO 1461(≥85μm),Odporność na tajfun osiągający prędkość 160 km/hi opcjonalnedwusekcyjnyprojekt uproszczonej logistyki. Słup ten zapewnia optymalną równowagę wysokości, wytrzymałości i opłacalności dla najbardziej wymagających projektów dystrybucyjnych w regionie.

H2: Problem

• Niewystarczająca wysokość słupa dla wymagań rozpiętości– Słupy 9-metrowe czasami nie zapewniają wymaganego odstępu między przewodami nad drogami, rzekami i przeszkodami. 11 m zapewnia dodatkowy margines niezbędny do zapewnienia bezpieczeństwa i zgodności.

• Korozja w środowiskach o dużej wilgotności– Tropikalny klimat Azji Południowo-Wschodniej z rocznymi opadami przekraczającymi 2000 mm i wilgotnością sięgającą 100% przyspiesza degradację stali. Powłoki farb i epoksydów szybko ulegają uszkodzeniu; cynkowanie niespełniające norm nie jest w stanie wytrzymać trudnych warunków panujących w regionie.

• Awarie wywołane tajfunem– Niedostatecznie zaprojektowane słupy załamują się podczas burz, powodując rozległe przestoje i kosztowne naprawy.

• Wyzwania logistyczne– Dłuższe słupy wymagają ostrożnego obchodzenia się i planowania transportu. Projekty dwuczęściowe rozwiązują ten problem.

• Niespójna jakość– Bez odpowiednich systemów zarządzania jakością i weryfikacji przez stronę trzecią jakość słupów różni się znacznie w zależności od dostawców.

H2: Przyczyna

1. Ograniczenia wysokości krótszych kijków– Słupy o długości 9 m mogą nie zapewniać odpowiedniego prześwitu dla linii 33 kV przecinających drogi lub rzeki. 11 m to minimalna wysokość określona w wielu standardach dystrybucji w Azji Południowo-Wschodniej.

2. Niewystarczająca ochrona przed korozją– Wielu dostawców stosuje cynkowanie o grubości poniżej 70 μm, co jest niewystarczające dla zgodności z normą ISO 1461 w środowiskach tropikalnych. Wytrzymałość w teście mgły solnej poniżej 1500 godzin nie gwarantuje długotrwałej ochrony.

3. Ogólny projekt wiatrowy– Standardowe słupy zaprojektowane na wiatr o prędkości 120 km/h zawodzą w pasie tajfunów w Azji Południowo-Wschodniej. Niezbędna jest konstrukcja przystosowana do prędkości 160 km/h.

4. Ograniczenia logistyczne– Transport jednoczęściowych słupów o długości 11 m w odległych obszarach o wąskich drogach może stanowić wyzwanie. Konstrukcje dwuczęściowe ze złączami ślizgowymi rozwiązują to wyzwanie.

H2: Rozwiązanie

✅ Optymalna wysokość 11m– Zapewnia doskonały odstęp między przewodami dla linii 11 kV i 33 kV. Spełnia lub przekracza wymagania dotyczące prześwitów dla przejść drogowych, przęseł rzek i instalacji miejskich.

✅ Elastyczność materiału–Q235B(ekonomiczne zastosowania śródlądowe) lubQ355B(strefy przybrzeżnych tajfunów o dużej sile).

✅Doskonała ochrona przed korozją– Cynkowanie ogniowe ISO 1461≥85μmpowłoka cynkowa. Próba mgły solnej≥1500 godzin. Żywotność 25-30 lat.

✅ Odporność na tajfun osiągający prędkość 160 km/h– Zaprojektowane z myślą o ekstremalnych warunkach pogodowych w Azji Południowo-Wschodniej. Ośmiokątny kształt minimalizuje opór powietrza. Współczynnik bezpieczeństwa 2,0.

✅ Elastyczny projekt sekcji– Dostępne w wersji jednosekcyjnej lub dwusekcyjnej z połączeniem ślizgowym/kołnierzowym dla łatwego transportu i montażu na miejscu.

✅Certyfikowana jakość– Nasza fabryka posiada certyfikat ISO 9001. Produkty są wytwarzane zgodnie z międzynarodowymi standardami i na żądanie mogą być sprawdzane przez niezależne laboratoria (SGS, BV). Spawanie spełnia wymagania AWS D1.1.

H2: Specyfikacje

H2: Zastosowanie

🏗️ Dystrybucja miejska i podmiejska– Słupy o długości 11m zapewniają optymalny prześwit dla linii 11kV-33kV wzdłuż ulic miejskich i dróg podmiejskich.

🌾Rozbudowa sieci wiejskiej– Wspierane przez rząd projekty elektryfikacji obszarów wiejskich w Indonezji, Filipinach i Wietnamie obejmują 11-metrowe słupy do dystrybucji średniego napięcia.

🏭 Strefy przemysłowe– Niezawodne zasilanie fabryk, magazynów i parków przemysłowych.

🌉 Przeprawy drogowe i rzeczne– Wysokość 11 m zapewnia odpowiedni odstęp dla przewodów przy skrzyżowaniach z drogami, liniami kolejowymi i małymi drogami wodnymi.

🏘️Inwestycje mieszkaniowe– Nowe osiedla i inwestycje komercyjne wymagają solidnej infrastruktury dystrybucyjnej.

☀️ Projekty dotyczące energii odnawialnej– Linie farm fotowoltaicznych i kolektorów wiatrowych wykorzystują 11-metrowe słupy do sieci odbiorczych średniego napięcia.

H2: Jak to działa

(Tak samo jak Produkt 1 – formowanie, cynkowanie, projektowanie przekrojów, integracja fundamentów.)

H2: Jak wybrać

H2: Często zadawane pytania

P1: Dlaczego wybrać 11 m zamiast 9 m?

11 m zapewnia dodatkowy odstęp dla przewodów dla linii 33 kV, przejazdów drogowych i przęseł nad przeszkodami. W wielu normach Azji Południowo-Wschodniej minimalna wysokość określona dla dystrybucji średniego napięcia wynosi 11 m. Dodatkowa wysokość pozwala również na większe rozpiętości między słupami, zmniejszając całkowitą liczbę słupów wymaganych w projekcie.

P2: Czy Q235B jest wystarczający dla słupów 11 m 33 kV?

Na obszarach śródlądowych z projektowymi prędkościami wiatru ≤120 km/h i standardowymi obciążeniami odpowiedni jest Q235B. Jednakże w przypadku przybrzeżnych stref tajfunów lub dużych obciążeń przewodzących (np. podwójny obwód 33 kV) zalecamy Q355B ze względu na jego o 50% wyższą granicę plastyczności.

P3: Jaka jest zaleta konstrukcji dwusekcyjnej?

Dwuczęściowa konstrukcja ze złączem ślizgowym umożliwia łatwiejszy transport, szczególnie w odległych obszarach o wąskich drogach lub ograniczonym dostępie. Sekcje są montowane na miejscu za pomocą połączeń ciernych – bez konieczności spawania. Zmniejsza to koszty transportu i upraszcza instalację.

P4: Czy tych biegunów można używać zarówno przy napięciu 11 kV, jak i 33 kV?

Tak. Ta sama konstrukcja słupa może obsługiwać zarówno linie 11 kV, jak i 33 kV przy odpowiednich konfiguracjach ramion poprzecznych i specyfikacjach izolatorów. Oferujemy niestandardowe projekty ramion poprzecznych w oparciu o konkretny typ przewodu, konfigurację obwodu i wymagania dotyczące obciążenia.

P5: Czy możesz zorganizować kontrolę SGS przed wysyłką?

Absolutnie. Chętnie przeprowadzamy inspekcje stron trzecich w naszym zakładzie przed wysyłką. SGS, BV lub dowolna akredytowana jednostka kontrolująca może zweryfikować grubość cynkowania, jakość spawania, wymiary i skład materiału. Zostaną udostępnione pełne raporty z inspekcji.

Pakowanie i wysyłka

Górną i dolną część słupa przykrywamy matą lub belą słomy w celu zabezpieczenia go przed uszkodzeniami ocynkowanej powierzchni, które mogą powstać w trakcie transportu. Pakowanie może być również wykonane zgodnie z wymaganiami klientów.

Proces produkcji

Weryfikacja materiałów → Cięcie → Formowanie lub gięcie → Spawanie pionowe → Weryfikacja wymiarów → Spawanie kołnierzy → Wiercenie otworów → Kalibracja → Proces gratowania → Cynkowanie, malowanie proszkowe lub malowanie → Ponowna kalibracja → Gwintowanie → Pakowanie

Nasz serwis

1. Odpowiemy na wszystkie Twoje zapytania w ciągu 12 godzin roboczych.
2. Doświadczeni pracownicy odpowiedzą na wszystkie Twoje pytania płynnie po angielsku.
3. Posiadamy doświadczony i profesjonalny zespół projektowy. UEM i UBM są mile widziane.
4. Nasi dobrze wyszkoleni i profesjonalni inżynierowie i personel mogą zapewnić naszym klientom ekskluzywne i unikalne rozwiązania.
5. Naszym dystrybutorom zapewniamy specjalne rabaty lub prowizje oraz ochronę sprzedaży.
6. Najnowocześniejsza fabryka z wysoce wyspecjalizowanymi maszynami skupiającymi się na produkcji różnego rodzaju słupów stalowych z ponad 20-letnim doświadczeniem i wiedzą specjalistyczną, aby dostarczać produkty wysokiej jakości, którym możesz zaufać, po konkurencyjnych cenach.
7. Posiadamy własny zespół inspekcyjny, który kontroluje jakość.

Witamy w naszej fabryce!
