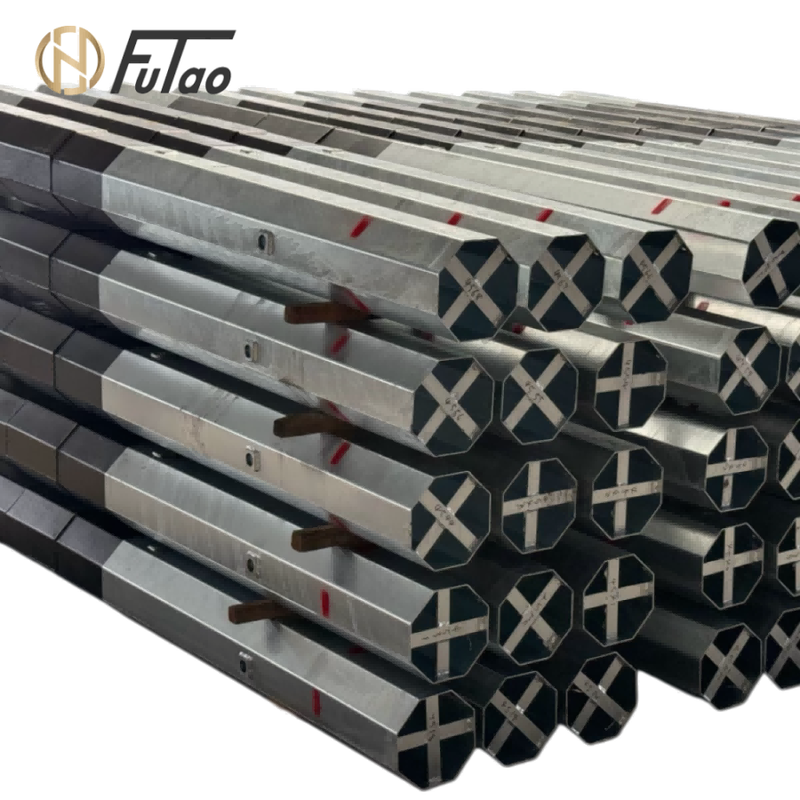

9m 11kV Gorąco pogotowiony stalowy słup elektryczny Q235B / Q355B Oktogonalny słup użytkowy do dystrybucji energii miejskiej i wiejskiej

H1:9-metrowy ocynkowany ogniowo słup energetyczny stalowy 11kV – Q235B / Q355B ośmiokątny słup użytkowy do dystrybucji energii w miastach i na wsi

H2:Przegląd produktu

Sieci dystrybucji energii w Azji Południowo-Wschodniej rozwijają się w bezprecedensowym tempie. Urbanizacja, elektryfikacja obszarów wiejskich i rozwój stref przemysłowych w Indonezji, na Filipinach, w Malezji, Tajlandii i Wietnamie napędzają ogromne zapotrzebowanie na niezawodne i opłacalne słupy dystrybucyjne. Przewiduje się, że region ASEAN do 2030 roku będzie corocznie dodawał tysiące kilometrów nowych linii dystrybucyjnych.

Nasz 9-metrowy ocynkowany ogniowo stalowy słup energetyczny jest podstawowym elementem sieci dystrybucyjnych niskiego i średniego napięcia. Zaprojektowany do linii napowietrznych 11kV, wykonany ze stali Q235B (standard) lub Q355B (ulepszony), o przekroju ośmiokątnym stożkowym, ocynkowany ogniowo zgodnie z ISO 1461 (≥85μm) i odporny na tajfuny o prędkości 160 km/h. Ten słup jest najczęściej wybieraną wysokością do dystrybucji ulicznej w miastach, rozbudowy sieci wiejskich i projektów łączności ostatniej mili w całej Azji Południowo-Wschodniej.

H2:Problem

Co spędza sen z powiek kierownikom projektów sieci dystrybucyjnych?

• Szybka korozja w klimacie tropikalnym – Poziom wilgotności przekraczający 80% i słone powietrze znad wybrzeża niszczą niewystarczająco zabezpieczone słupy w ciągu 8-12 lat. Farby i powłoki epoksydowe szybko zawodzą w tym klimacie; ocynkowanie poniżej 70 μm nie jest w stanie przetrwać trudnych warunków panujących w regionie.

• Podatność na tajfuny – Azja Południowo-Wschodnia doświadcza ponad 20 tajfunów rocznie, z prędkościami wiatru przekraczającymi 160 km/h. Słabo zaprojektowane słupy ulegają awarii, powodując powszechne przerwy w dostawie prądu i zagrożenia bezpieczeństwa.

• Niespójna jakość u dostawców – Niektórzy producenci oszczędzają na gatunku stali, grubości ścianki lub ocynkowaniu, co prowadzi do przedwczesnych awarii i opóźnień w projektach.

• Skomplikowane wymagania instalacyjne – Montaż wieloczęściowy, spawanie na miejscu i słaba koordynacja logistyczna wydłużają harmonogramy projektów o tygodnie.

• Ograniczenia budżetowe – Projekty infrastrukturalne wymagają opłacalnych rozwiązań bez kompromisów w zakresie bezpieczeństwa i trwałości.

H2:Przyczyna

Dlaczego te problemy utrzymują się w całym regionie?

1. Niewystarczająca ochrona antykorozyjna – Wielu dostawców stosuje powłoki cynkowe poniżej 70 μm, co jest niewystarczające do zgodności z normą ISO 1461 w tropikalnych środowiskach morskich. Testy mgły solnej trwające krócej niż 1500 godzin nie gwarantują długoterminowej ochrony.

2. Ogólny projekt wiatrowy – Standardowe słupy zaprojektowane dla wiatru o prędkości 120 km/h nie są w stanie wytrzymać warunków tajfunów w Azji Południowo-Wschodniej. Region wymaga minimalnej odporności na wiatr projektowej wynoszącej 160 km/h.

3. Materiały niskiej jakości – Niektórzy dostawcy używają stali niskiej jakości o granicy plastyczności poniżej 235 MPa, co narusza integralność strukturalną pod obciążeniem napięcia kabli i ekstremalnych obciążeń pogodowych.

4. Brak standaryzacji produkcji – Bez odpowiednich systemów zarządzania jakością kontrola jakości jest niespójna. Wady spawalnicze, niedokładności wymiarowe i wady ocynkowania pozostają niewykryte.

H2:Rozwiązanie

Nasz 9-metrowy stalowy słup energetyczny 11kV bezpośrednio rozwiązuje każdy problem:

✅ Najwyższa ochrona antykorozyjna – W pełni ocynkowany ogniowo wewnątrz i na zewnątrz ze średnią grubością powłoki cynkowej ≥85μm, spełniający i przekraczający normy ISO 1461 i ASTM A123. Wytrzymałość w teście mgły solnej ≥1500 godzin zapewnia 25-30 lat żywotności w warunkach tropikalnych.

✅ Konstrukcja odporna na tajfuny – Zaprojektowany do odporności na wiatr o prędkości 160 km/h (44,4 m/s) z współczynnikiem bezpieczeństwa 2,0. Ośmiokątny stożkowy przekrój optymalizuje stosunek wytrzymałości do masy i minimalizuje opór powietrza.

✅ Elastyczność materiałowa – Q235B (granica plastyczności ≥235 MPa) oferuje opłacalną wydajność dla obszarów śródlądowych i o umiarkowanym wietrze. Q355B (granica plastyczności ≥355 MPa) zapewnia zwiększoną wytrzymałość dla stref przybrzeżnych narażonych na tajfuny i zastosowań o dużym obciążeniu.

✅ Konstrukcja jednosekcyjna lub dwusekcyjna – Słupy 9-metrowe są zazwyczaj jednosekcyjne dla łatwego transportu i szybkiej instalacji. Dostępna jest konstrukcja dwusekcyjna ze złączem wsuwanym lub kołnierzowym dla łatwiejszego przenoszenia na obszarach oddalonych.

✅ Certyfikowana jakość – Nasza fabryka posiada certyfikat ISO 9001. Produkty są wytwarzane zgodnie z międzynarodowymi normami i mogą być weryfikowane przez laboratoria zewnętrzne (SGS, BV) na życzenie. Spawanie spełnia wymagania AWS D1.1.

✅ Kompleksowy łańcuch dostaw – Od projektu i produkcji po opakowanie eksportowe, wysyłkę i odprawę celną – odpowiedzialność jednego punktu eliminuje opóźnienia w koordynacji.

H2:Specyfikacje

H2:Zastosowanie

Gdzie 9-metrowy słup 11kV zapewnia maksymalną wartość?

🏙️ Dystrybucja uliczna w miastach – Wysokość 9m jest idealna do ulic miejskich, osiedli mieszkaniowych i obszarów komercyjnych. Kompaktowa powierzchnia zajmowana przez słup pasuje do wąskich pasów drogowych.

🌾 Elektryfikacja obszarów wiejskich – Lekka, jednosekcyjna konstrukcja umożliwia transport do odległych wiosek. Szybka instalacja przyspiesza projekty rozbudowy sieci wiejskich wspierane przez rząd.

🏭 Parki przemysłowe i małe fabryki – Niezawodne zasilanie 11kV dla stref przemysłu lekkiego, warsztatów i zakładów produkcyjnych.

🏫 Szkoły, szpitale i obiekty publiczne – Opłacalne rozwiązanie do podłączeń energetycznych dla instytucji.

🌴 Społeczności przybrzeżne i wyspiarskie – Ulepszone ocynkowanie (≥85μm) i odporność na wiatr o prędkości 160 km/h sprawiają, że słupy te nadają się do Indonezji, Filipin i innych państw archipelagowych.

🛣️ Oświetlenie drogowe i uliczne – Słupy dwufunkcyjne mogą obsługiwać zarówno dystrybucję energii, jak i oświetlenie publiczne.

H2:Jak to działa

Zrozumienie inżynierii stojącej za naszym 9-metrowym słupem dystrybucyjnym:

1. Dobór materiału – Wysokiej jakości stal walcowana na gorąco (Q235B lub Q355B) jest wybierana w zależności od strefy wiatrowej projektu, wymagań obciążeniowych i budżetu. Q235B zapewnia opłacalną wydajność w standardowych zastosowaniach; Q355B oferuje o 50% wyższą granicę plastyczności dla wymagających środowisk.

2. Formowanie i produkcja – Blachy stalowe są cięte, gięte i formowane w ośmiokątne stożkowe sekcje. Kształt ośmiokątny równomiernie rozkłada obciążenia, minimalizując jednocześnie zużycie materiału. Spawanie łukowe pod topnikiem zapewnia spójną penetrację i wytrzymałość.

3. Ocynkowanie ogniowe – Ukończone sekcje słupa są zanurzane w stopionym cynku w temperaturze 440-460°C. Tworzy to wiązanie metalurgiczne – nie tylko powłokę powierzchniową. Warstwy stopu cynku i żelaza zapewniają ochronę katodową: nawet jeśli zostanie porysowane, otaczający cynk poświęca się, aby zapobiec korozji stali.

4. Konstrukcja sekcyjna – Słupy 9-metrowe są zazwyczaj jednosekcyjne dla uproszczenia logistyki. W przypadku miejsc oddalonych lub trudno dostępnych, konstrukcja dwusekcyjna ze złączem wsuwanym lub kołnierzowym umożliwia łatwiejsze przenoszenie i montaż na miejscu.

5. Integracja z fundamentem – Słupy są mocowane do betonowych fundamentów za pomocą płyty podstawy i śrub kotwiących lub bezpośrednio zakopywane w niektórych warunkach glebowych. Projekt uwzględnia rodzaj gleby, strefy sejsmiczne i obciążenia wiatrem specyficzne dla każdej lokalizacji projektu.

H2:Jak wybrać

Kluczowe elementy weryfikacji przed zakupem:

• Poproś o certyfikaty badań materiałowych (certyfikaty młynarskie dla stali)

• Przejrzyj raporty z badań grubości ocynkowania (≥85μm)

• Potwierdź specyfikacje procedury spawania (WPS) i kwalifikacje spawaczy

• Zapytaj o referencje projektów w Azji Południowo-Wschodniej

• Zweryfikuj zgodność z normami kraju docelowego (PLN, NEA, MS itp.)

H2:FAQ

P1: Jaka jest różnica między Q235B a Q355B w przypadku 9-metrowych słupów dystrybucyjnych?

Q235B oferuje granicę plastyczności ≥235 MPa – wystarczającą dla obszarów śródlądowych o prędkości wiatru poniżej 120 km/h. Q355B zapewnia granicę plastyczności ≥355 MPa – wymaganą dla przybrzeżnych stref tajfunów (≥160 km/h) oraz obszarów z dużym obciążeniem lodem lub wiatrem. W przypadku większości zastosowań przybrzeżnych w Azji Południowo-Wschodniej zalecamy Q355B dla zwiększonego marginesu bezpieczeństwa.

P2: Jaki jest typowy czas realizacji dostawy do Azji Południowo-Wschodniej?

Czas realizacji produkcji wynosi 20-30 dni w zależności od ilości. Transport morski do głównych portów (Manila, Dżakarta, Ho Chi Minh, Bangkok, Port Klang) trwa 15-25 dni. Oferujemy skonsolidowane przesyłki z pełnym wsparciem w zakresie odprawy celnej.

P3: Jak ocynkowanie ogniowe wypada w porównaniu z malowaniem w klimacie tropikalnym?

Ocynkowanie ogniowe tworzy wiązanie metalurgiczne między cynkiem a stalą, zapewniając zarówno ochronę barierową, jak i ochronę katodową. Farby i epoksydy to tylko powłoki powierzchniowe – jeśli zostaną porysowane, korozja rozpoczyna się natychmiast pod powłoką. Ocynkowanie samoczynnie leczy drobne rysy dzięki działaniu ochronnemu cynku. W słonych środowiskach przybrzeżnych ocynkowanie o grubości ≥85 μm przewyższa wszystkie alternatywy, z udokumentowaną żywotnością przekraczającą 25 lat.

P4: Czy te słupy wytrzymają warunki tajfunów?

Nasze słupy są zaprojektowane do odporności na wiatr o prędkości 160 km/h ze współczynnikiem bezpieczeństwa 2,0. W przypadku ekstremalnych stref tajfunów (wiatry stałe >200 km/h) możemy zaprojektować niestandardowe rozwiązania ze zwiększoną grubością ścianki (do 7,2 mm+), stalą wyższej jakości (Q420) i ulepszonymi fundamentami.

P5: Czy można dostarczyć raporty z inspekcji zewnętrznych?

Tak. Możemy zorganizować inspekcje SGS, BV lub innych akredytowanych laboratoriów w fabryce przed wysyłką. Raporty z inspekcji dotyczące grubości ocynkowania, dokładności wymiarowej, jakości spawania i składu materiału mogą być dostarczone na życzenie.

P6: Jaka jest minimalna ilość zamówienia (MOQ)?

MOQ wynosi zazwyczaj 10-20 sztuk w zależności od specyfikacji słupa. W przypadku dużych projektów infrastrukturalnych oferujemy rabaty ilościowe i elastyczne warunki płatności.

Pakowanie i wysyłka

Pokrywamy górną i dolną część słupa matą lub belą słomy, aby chronić ją przed uszkodzeniem ocynkowanej powierzchni, które może wystąpić podczas transportu. Pakowanie może być również wykonane zgodnie z wymaganiami klientów.

Proces produkcji

Weryfikacja materiałów → Cięcie → Formowanie lub gięcie → Spawanie pionowe → Weryfikacja wymiarów → Spawanie kołnierza → Wiercenie otworów → Kalibracja → Proces gratowania → Ocynkowanie, malowanie proszkowe lub malowanie → Rekalibracja → Gwintowanie → Pakowanie

Nasza usługa

1. Odpowiemy na wszystkie Twoje zapytania w ciągu 12 godzin roboczych.
2. Doświadczeni pracownicy odpowiedzą na wszystkie Twoje pytania płynną angielszczyzną.
3. Posiadamy doświadczony i profesjonalny zespół projektowy. UEM i UBM są mile widziane.
4. Ekskluzywne i unikalne rozwiązania mogą być dostarczone naszym klientom przez naszych dobrze wyszkolonych i profesjonalnych inżynierów i personel.
5. Specjalne zniżki lub prowizje i ochrona sprzedaży są zapewnione naszym dystrybutorom.
6. Nowoczesna fabryka z wysoce wyspecjalizowanymi maszynami skoncentrowanymi na produkcji różnych rodzajów słupów stalowych z ponad 20-letnim doświadczeniem i wiedzą, aby dostarczyć Ci produkty wysokiej jakości, którym możesz zaufać, po konkurencyjnych cenach.
7. Posiadamy własny zespół inspekcyjny do kontroli jakości.

Zapraszamy do naszej fabryki!
