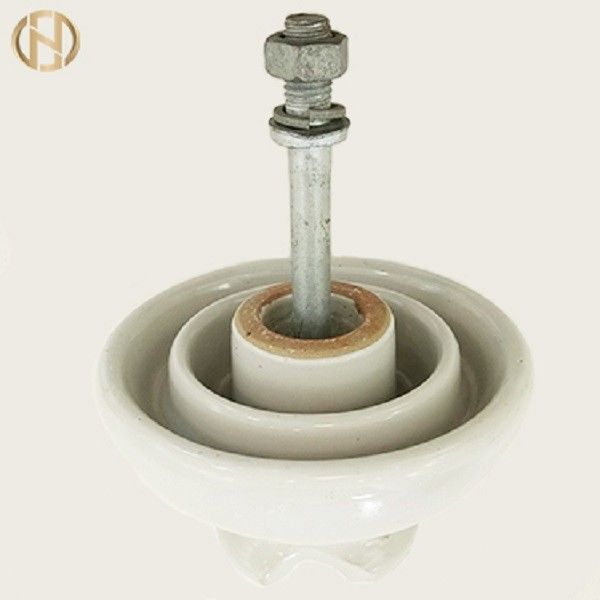

P-20 P-20-Y 11kv 11kn pin insulator pole accessories

Brand Name:	FUTAO
Model Number:	FPQ
MOQ:	10 sztuk
Cena £:	$2 - $6
Delivery Time:	30 dni roboczych
Payment Terms:	L/C, T/T.

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Jiangsu Chiny

Orzecznictwo:

ISO 9001

Model:

P-20, P-20-Y

Certyfikat:

Raport z audytu fabryki ISO9001 i SGS

Tworzywo:

żeliwo ciągliwe, ceramika

Stosowanie:

Linia Transmisyjna

Zainstalować:

Łatwy

Napięcie znamionowe:

11KV

Wytrzymałość na rozciąganie:

11KN

Szczegóły pakowania:

Opakowanie przy pudełku

Możliwość Supply:

3000 sztuk co miesiąc

Podkreślić:

electric power fittings

transmission line hardware

Product Description

P-20 P-20-Y 11kv 11kn pin insulator pole accessories

Product Description

Brief introduction:

Producing many kinds of Line Insulators(PIN TYPE INSULATOR), Substation & Power System Insulators. With features of good insulation performance, excellent weatherability, high heat resistance, easy to be installed and etc. PIN TYPE INSULATOR included P-11-Y,P-20-Y,P-33-Y etc.

MAIN DIMENSIONS AND STANDARD PARTICULARS

fig			1	2	3	4	5	6	7
Class BS			P-11-Y	P-20-Y	P-33-Y	PW-11-Y	PW-22-Y	PW-33-Y	PQ-36-Y
Main Dimensions(mm)	H		137	165	244	185	255	320	-
	h		48	52.63	52.63	52.63	52.63	52.63	52.63
	D		152	230	279	170	205	240	-
	d		18.29	27.78	27.78	76	76	76	-
	d1		13	19	19	27.78	27.78	27.78	-
	R1		12.7	14.3	13	16	16	16	-
	R2		-	-	-	16	16	16	-
Rated Voltage(kv)			15	22	33	15	22	33	33
Creepage distance(mm)			298	432	630	432	673	851	900
Low-Frequency Punctur Voltage Average(kv)			135	145	185	150	200	210	170
Minimum Flashover Voltage	Power-Frequency(kv)	Dry Withstand	80	100	135	100	125	140	130
	Power-Frequency(kv)	Wet Withstand	55	60	85	65	95	110	95
	50% Positive Impulse(kv)		130	160	185	150	190	210	190
Withstand Voltage	One minute power-frequency(kv)	Dry	70	90	110	90	110	125	115
	One minute power-frequency(kv)	Wet	50	55	75	60	90	100	85
	Impulse(kv)		110	150	-	140	180	200	190
Radio-Influence Voltage Data	Test Voltage to Ground(KV)		15	22	30	22	30	44	44
Radio-Influence Voltage Data	Maximun RIV at 1000KHZ(kv)		8000	12000	16000	12000	16000	25000	25000
Bending Failing Load(kn)			11	11	13	11	11	11	11
Weight(kg)			2	4.5	11.5	5	10	13	8.4
