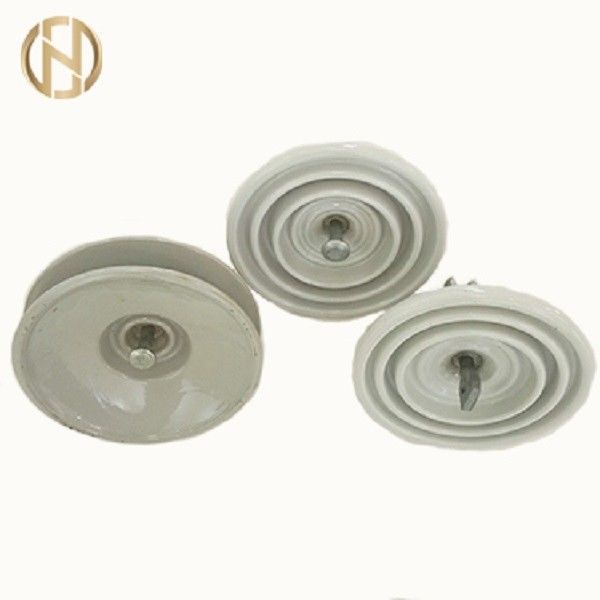

70KN 11KV Disc Suspension Insulator Easy Installation Long Service Life

Brand Name:	FUTAO
Model Number:	FPQ
MOQ:	10 sztuk
Cena £:	$5 - $8
Delivery Time:	30 dni roboczych
Payment Terms:	L/C, T/T.

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Jiangsu Chiny

Orzecznictwo:

ISO 9001

Certyfikat:

Raport z audytu fabryki ISO9001 i SGS

Model:

XP-70 U70BL

Tworzywo:

żeliwo ciągliwe, ceramika

Stosowanie:

Linia Transmisyjna

Zainstalować:

Łatwy

Napięcie znamionowe:

11KV

Wytrzymałość na rozciąganie:

70KN

Szczegóły pakowania:

Opakowanie przy pudełku

Możliwość Supply:

3000 sztuk co miesiąc

Podkreślić:

power pole hardware

electric power fittings

Product Description

XP-70 U70BL 70KN 11KV Disc Suspension Insulator pole accessories

Producing many kinds of Line Insulators(DISC SUSPENSION INSULATOR), Substation & Power System Insulators. With features of good insulation performance, excellent weatherability, high heat resistance, easy to be installed and etc. DISC SUSPENSION INSULATOR included XP1-40,XP4-80,XP1-300 DISC SUSPENSION INSULATOR and Anti-pollution suspension insulator etc.

Spencifications

MAIN DIMENSIONS AND STANDARD PARTICULARS:

Class ANSI			52-1xp-4.5c-m	52-2xp-7c-m	52-3xp-7c-m	52-4xp-7c-m	52-5xp-11c-m	52-6xp-11c-m	52-8xp-16c-m	52-9Axp-4.5c-m	52-9Bxp-4.5c-m	52-10xp-16c-m
Main dimension(mm)		D	165	190.5	254	254	254	254	280	114	133	280
Main dimension(mm)		H	140	146	146	146	146	146	146	159	159	165
Creepage Distance(mm)			178	210	292	292	292	292	280	171	171	280
Power frequency puncture voltage(kv)			80	90	110	110	110	110	110	80	80	110
Average flashover voltage	Power-frequency(kv)	Dry	60	65	80	80	80	80	80	60	60	80
	Power-frequency(kv)	Wet	30	35	50	50	50	50	50	30	30	50
	Critical-lmpulse 1.5x40us Wave(kv)	Positive	100	115	125	125	125	125	125	110	110	125
	Critical-lmpulse 1.5x40us Wave(kv)	Negative	100	115	130	130	130	130	130	90	90	130
Radio interference voltage	Test voltage to ground(kv)		7.5	7.5	10	10	10	10	10	7.5	7.5	10
Radio interference voltage	Maximum RIV at 1000kHz/μV		50	50	50	50	50	50	50	50	50	50
E$M failing load(kn)			44	70	70	70	111	111	160	44	44	160
Tension proof load(kn)			22	35	35	35	55.5	55.5	80	22	22	80
Impact strength(n•m)			5	5.5	6	6	7	7	10	5	5	10

Class U70BL

Unit spacing(H) 146mm

Nominal diameter(D) 255mm

Nominal creepage distance 295/320mm

Rated E&M failing load 70KN

Routine tensile load 35KN

Coupling size 16A/16B

Impact strength(Min) 6N.m

Power frequebcy withstand voltage Wet 40KV

Dry 70KV

Dry lightning impulse withstand voltage 100KV

Power frequency puncture voltage 110KV

Radio interference voltage Test voltage to ground 10KV

Max.RIV at 1 MHz 50μV

Net weight 4.7/4.9kg

Applicable standard GB IEC AS BS
